3DW-Z1

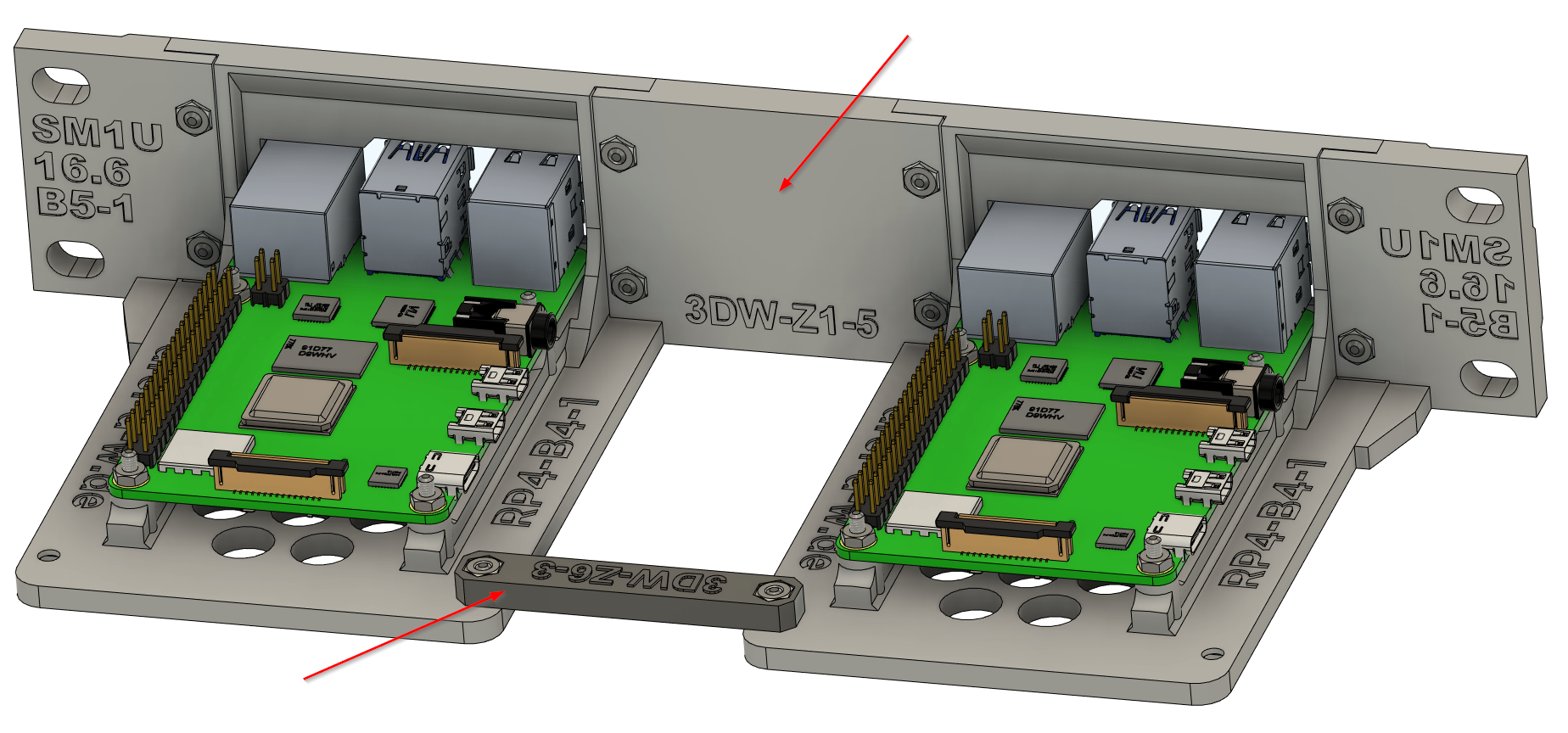

Das Verbindungselement 3DW-Z1 wird genutzt um zwei Basisplatten miteinander zu verbinden. Im Vergleich zum Verbindungselement 3DZ-Z2 wird durch das Verbindungselement 3DZ-Z1 ein Abstand von 40,00 mm zwischen den Basisplatten erzeugt. Dies ist z.B. dann wichtig, wenn wie beim Raspberry Pi Rackmount die seitlichen Anschlüsse des Raspberry Pi zugänglich sein müssen. Siehe dazu folgendes Beispielbild:

Zum Verbindungselement 3DW-Z1 gehört das Verbindungselement 3DZ-Z6 um die Basisplatten zusätzlich zu verstärken.

Das Verbindungselement gibt es in verschiedenen Varianten:

Keystone Variante #

In der Keystone Variante können zwei Keystones eingeclipst werden.

Pushbutton, SD-Kartenerweiterung, LED Variant #

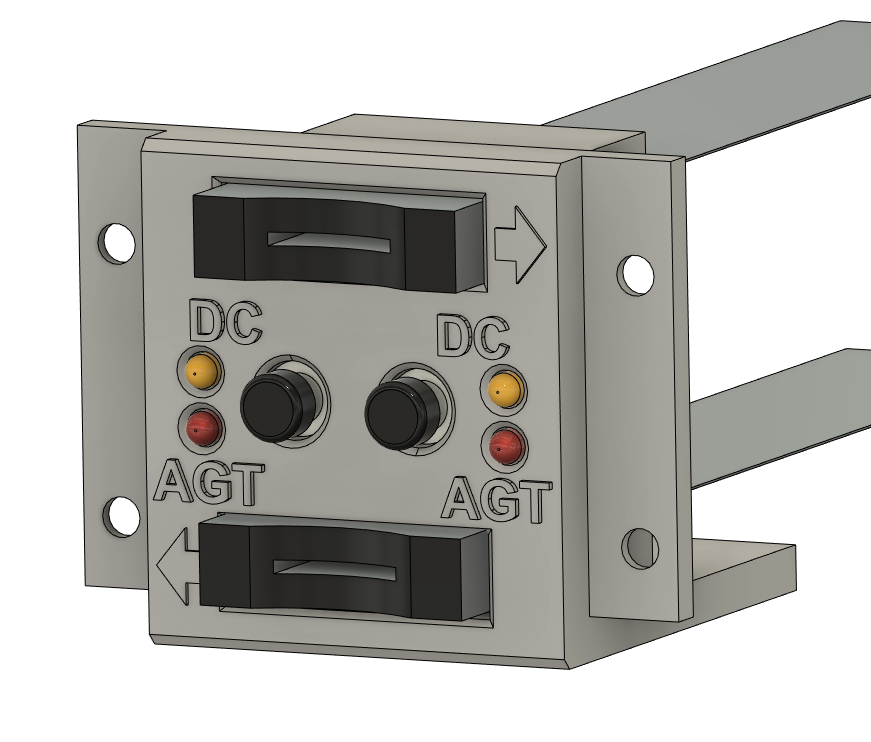

Diese Variante entstand hauptsächlich aus der Idee heraus, den Micro SD Kartenslot des Raspberry PI über ein Verlängerungskabel nach vorne zu verlegen. Es gibt aktuell folgende Varianten:

• 2x SD-Kartenerweiterung (für 2x Raspi’s) – Variante J
• 2x SD-Kartenerweiterung + 2xPushbutton + 2x LED (für 2x Raspi’s) – Variante N

Technische Maße, Kaufteile, etc. #

Micro SD Verlängerungskabel #

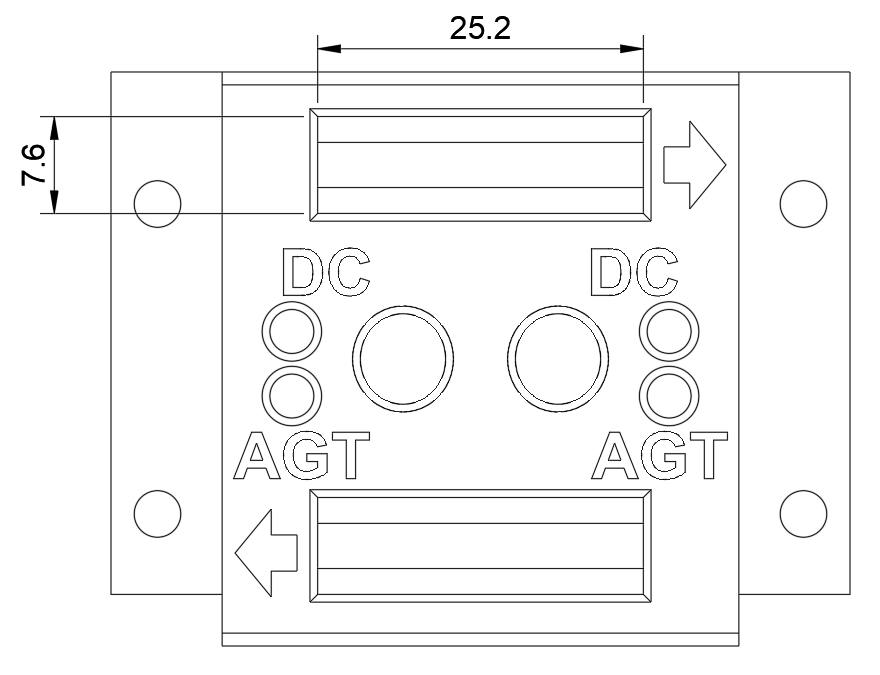

Der Slot für das Verlängerungskabel hat folgende Maße: 25,2mm breit, 7,6mm hoch.
Die Kabellänge sollte 25cm betragen. (14cm ist definitiv zu kurz).

Das Verlängerungskabel wird von Vorne durchgefädelt und im Slot geklemmt.

Pushbutton #

7mm Pushbuttons werden von hinten (ohne Unterlegscheibe und Mutter) in die entsprechende Bohrung eingedreht.

LED’s #

3mm LED’s werden von hinten in die entsprechende Bohrung eingeführt und eingeklebt (z.B. Heißkleber).
