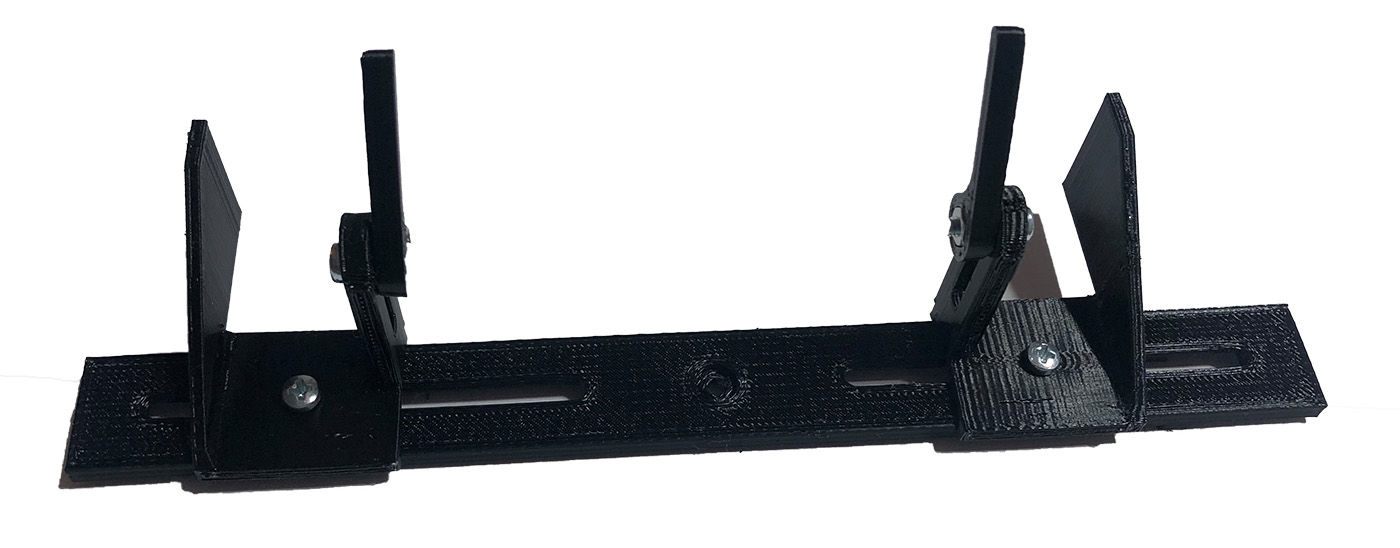

Universalmount montieren

Benötigtes Material #

• 4x M3x10 Schraube
• 5x M3x6 Schraube
• 9x M3 Mutter

Seitenschlitten montieren #

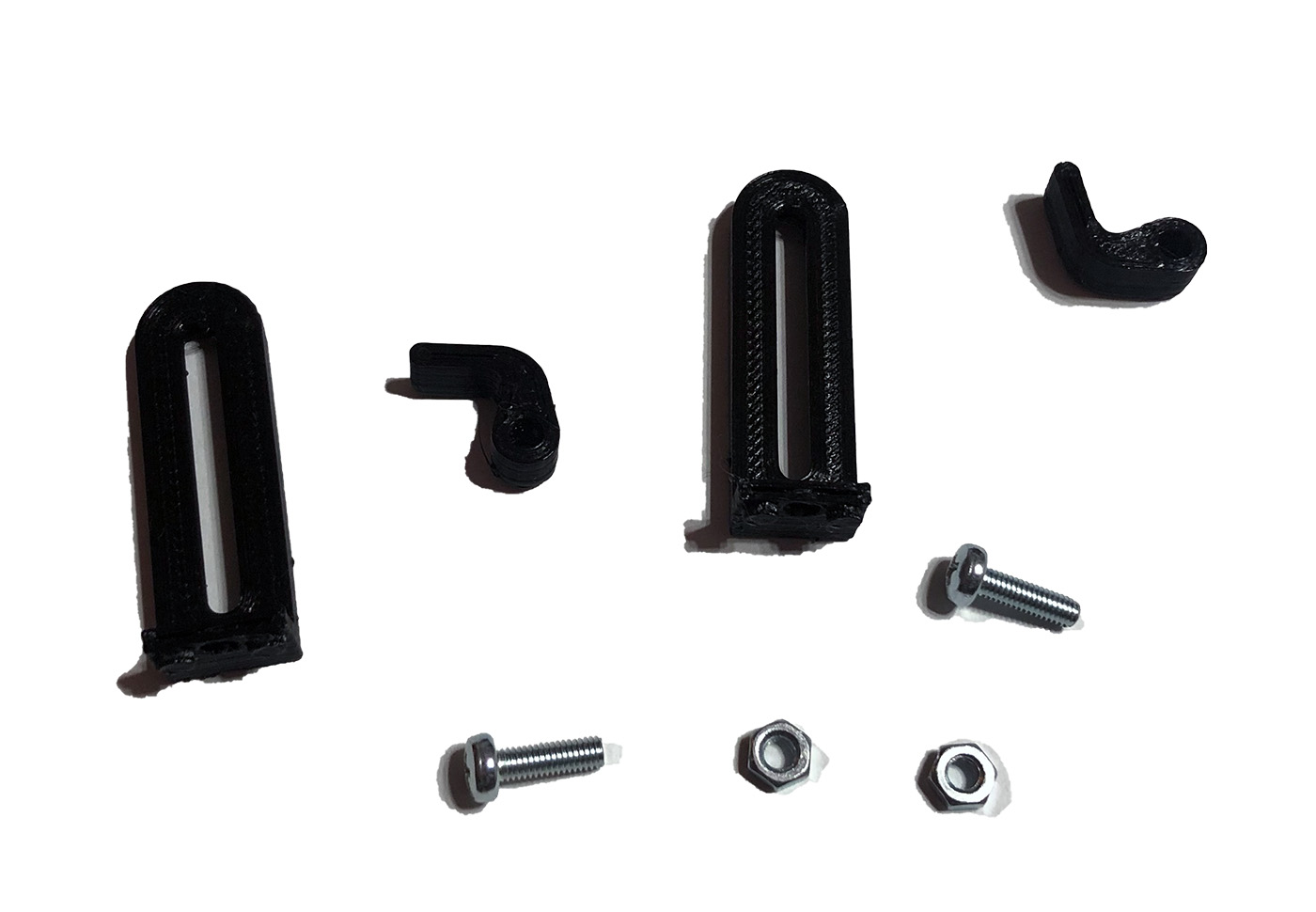

2x M3 Mutter in die Halter einsetzen
Jeweils mit einer M3x10mm Schraube (längere Schraube) die Halter mit dem variablen Schlitten verbinden.

Hinteren Befestigungsschlitten montieren #

Jeweils mit einer M3x6mm Schraube (kürzere Schraube) und einer M3 Mutter den vormontierten Seitenschlitten auf den hinteren Befestigungsschlitten montieren

Vordere Halter montieren #

Jeweils mit einer M3x10mm Schraube (längere Schraube) und einer M3 Mutter den kleinen Halter auf den Schlitten montieren.

Jeweils mit einer M3x6mm Schraube (kleinere Schraube) und einer M3 Mutter den Schlitten montieren.

Hinteren Schlitten anbringen #

Hinteren Schlitten in die Führungsbahn einschieben und mit einer M3x6mm Schraube (kleinere Schraube) und einer M3 Mutter fixieren

Gerät montieren #

Über die vorderen beweglichen Schlitten den Anschlag nach vorne einstellen. Über die kleinen Halter das Gerät nach oben hin fixieren.

Über den hinteren Schlitten zuerst das Gerät nach hinten fixieren. Danach über die seitlichen Schieber das Gerät nach links und rechts fixieren. Zum Schluss über die längeren Hebel das Gerät nach oben hin fixieren.
